Трактат о жалах Hakko T12

IIIytNIK

53 333 просмотра

Когда-то были очень популярны у радиолюбителей (да и не только) китайские паяльные станции-клоны Hakko, использующие в качестве основного боеприпаса жала типа 900М, а в качестве основного орудия клон паяльника Hakko 907. Lukey, Aoyue, Kada, Baku, Ya Xun и иже с ними. Сотни различных модификаций на любой вкус - без индикации, с цифровой индикацией, с керамическим или псевдо-керамическим (нихромовым) нагревателем, с компрессорным или "турбинным" феном (с вентилятором-улиткой в ручке), с различными дополнительными плюшками, типа встроенного ЛБП, термопинцета, оловоотсоса и пр.
    Но у всех этих станций была одна общая проблема паяльника - наличие воздушного зазора между нагревателем и внутренней поверхностью жала, в результате чего паяльник долго нагревался, а при пайке массивных объектов быстро остывал. Народ, естественно, пытался исправить данный "конструктивный недостаток" путем перепайки нагревателя в верхние отверстия печатной платы внутри ручки, укорачиванием втулки-проставки, наматывая медную или алюминиевую фольгу на нагреватель и пр. В результате подобных переделок паяльник работал лучше, но зачастую работал недолго, так как из-за термических расширений и отсутствия зазора нагреватель просто-напросто лопался.
    Как ни странно, подобный воздушный зазор присутствовал и в оригинальном паяльнике Hakko 907. Но там он был рассчитан с учетом термических расширений применяемых материалов нагревателя и жала, поэтому особых проблем не возникало. А китайцы клали свой маленький прибор на все эти расчеты, и материалы подбирали из тех, которые есть на складе. Поэтому имеем то, что имеем.
    За последний год-полтора у радиолюбителей большой популярностью стали пользоваться китайские паяльные станции с жалами-картриджами типа T12. Подобные жала хоть и дороже, чем 900М, но они лишены недостатка в виде воздушного зазора. Я сам пользуюсь подобной станцией, и рекомендую её всем свои знакомым, которые ищут хороший паяльник с регулировкой температуры за разумные деньги. В комплект к такой станции или кит-набору китайцы обычно кладут жало с профилем типа К, если не попросить его положить туда другое, которое можно подобрать самому. Хоть и описание всех профилей есть на аглицком языке на оф. сайте Hakko., но у некоторых иногда возникают проблемы с подбором жала из-за их большого разнообразия, языкового барьера или просто лени. Здесь же я приведу описание самых распространенных (тех которые можно купить у китайцев) типов профилей, а так же некоторые нюансы :)


Профили BC/C
Данный вид профиля представляет из себя усеченный конус (BC) или усеченный цилиндр (С):







Профиль BC, за счет более широкого основания имеет бóльшую теплоемкость, по сравнению с C. Особенно это актуально для жал с маленьким диаметром наконечника.

Буква F в наименовании профиля (BCF/CF) означает, что у данного жала рабочая поверхность только на скосе:



Буква M в наименовании профиля (BCM/CM) означает, что у данного жала имеется небольшая ямка на скосе, что позволяет ему хорошо удерживать каплю припоя (т.н. миниволна):



Буква Z в конце наименования профиля (T12-BC2Z например) означает, что у жала более толстое покрытие на рабочей части, за счет чего оно более живучее, однако при этом может иметь меньшую теплопроводность, чем обычное жало:


Жала с таким видом профиля выпускаются с диаметром наконечника от 0.8мм до 4.2мм


Профиль D
Данный вид профиля имеет форму в виде плоской отвертки. Пайка может проводится двумя рабочими поверхностями - торцевой (Line) и лицевой (Face):






Буква W в начале наименования профиля (T12-WD12 например) означает, что жало Heavy Duty, т.е высокопроизводительное. За счет утолщения на конце эти жала обладают гораздо большей теплоемкостью, чем стандартные жала:





Буква L в наименовании профиля (T12-DL12 например) означает, что наконечник жала имеет увеличенный размер, за счет чего достигается еще большая теплоемкость, чем даже в Heavy Duty варианте:


На приведенном ниже графике показана разница в скорости нагрева 5 клемм (внешний диаметр 8.5мм, внутренний 4мм) до температуры 250°C. Сравниваются жала T12-D12, T12-WD12, T12-DL12 выставленные на температуру 360°C:



На следующем графике показана разница в достигнутой температуре клеммы после 3 секундного контакта . Также сравниваются жала T12-D12, T12-WD12, T12-DL12 выставленные на температуру 360°C:



Как видно из графиков, наилучшей производительностью обладают жала L-типа, однако, за счет своих массивных размеров, их не всегда возможно применить при некоторых видах работ (например, при пайке в условиях плотного монтажа). Да и у китайцев подобные жала не часто попадаются.

Буква Z в конце наименования профиля, как и в предыдущем случае, также означает, что у жала более толстое покрытие.

Жала с таким видом профиля выпускаются с шириной наконечника от 0.8мм до 5.2мм


Профиль K
Данный вид профиля имеет форму в виде ножа. Китайцы очень любят класть такое жало в комплект к паяльной станции или кит-набору. Очень удобное жало с хорошей теплоемкостью и позволяет проводить практически любые работы, будь то пайка выводных, smd компонентов или лужение плат и зачистка контактных площадок BGA:

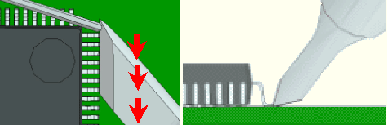

Таким жалом очень удобно припаивать микросхемы в SOIC и QFP корпусах. За счет того, что длина среза составляет 6.65мм, при подобных видах работ им пользоваться даже удобнее, чем миниволной:


Эти жала выпускаются с правосторонней заточкой (для работы правой рукой) - T12-K, T12-KR, T12-KRZ; с левосторонней - T12-KL и двухсторонней - T12-KF, T12-KFZ, T12-KU. Будьте бдительны, китайские жала T12-K по факту имеют двухстороннюю заточку. Жало T12-KU имеет уменьшенную ширину кончика 3мм.

Буква Z в конце наименования профиля, как и в предыдущих случаях, также означает, что у жала более толстое покрытие.


Профиль I

Профиль с очень тонким наконечником, чем-то напоминает шило. Годится для работы в условиях очень плотного монтажа и для пайки очень маленьких smd-компонентов (типоразмера 0603, 0402):


Такое жало раньше шло в комплекте к станциям Lukey (как сейчас обстоят дела не знаю, но думаю, что ничего не изменилось). Иные виды работы проводить им тяжело, хотя я умудрялся даже лудить им платы.

Выпускается в четырех вариантах, в том числе и Heavy Duty (T12-WI):



Профиль J

Этот вид профиля напоминает профиль I, но имеет загнутый на 30° наконечник относительно оси паяльника. Родное жало от станций Lukey приходило к такому виду спустя пару месяцев работы.


За счет загнутого кончика область применений расширена по сравнению с жалами с профилем I:


Выпускается всего лишь в трех вариантах:



Профиль B

Профиль в виде закругленного конуса, чем то напоминает шариковую ручку. Достаточно универсальное жало, позволяющее производить как пайку выводных элементов, так и smd:


Выпускается в восьми вариантах с различным радиусом закругления кончика и высотой конуса, а так же Heavy Duty (T12-WB2) и вариантах с утолщенным покрытием (T12-BZ и T12-B2Z):


  • Лайк 1
  • Одобряю 25


31 комментарий




Рекомендуемые комментарии

Нет, в Lukey 702 используются жала серии 900M, которые надеваются на нагреватель. Здесь же приведено описание жал-картриджей серии T12, у которых жало, нагреватель и термодатчик выполнены в одном корпусе. Маркировка профилей у них похожа, но есть отличия.

Для сравнения - жало 900M-T-2.4D и T12-D24:


  • Одобряю 1

Поделиться комментарием


Ссылка на комментарий

Да, нагрев очень быстрый. Обычно приходилось ждать минут 5, чтобы жало на 702 прогрелось. А тут включил и через 5 секунд уже дымок флюса с жала :)

Ещё преимущество в выборе ручек для Т12 жал. Их достаточно много. Т.к нагреватель расположен на конце, то можно использовать ручки с выступом жала около 5см.

Поделиться комментарием


Ссылка на комментарий

Расскажите, пожалуйста о ручке - как фиксация надёжная или жало вываливается?

Имеется два типа ручки

1. Оригинальная ручка:

hakko-soldering-iron-fm-2028-esd-hakko-f

и непонятная ручка:


какой из них лучше работать?



Поделиться комментарием


Ссылка на комментарий

Обе ручки FM-2025 и FX-9501, которые продаются на алиэкспресс, отвратительного качества. Я пока пользуюсь стандартной ручкой из кит-набора (похожа на hakko 907), но хочу попробовать выточить на токарном станке из карболита/бакелита/эбонита свою ручку с преферансом и поэтессами.

Поделиться комментарием


Ссылка на комментарий

Мне нигде не попадалась инфа о параметрах термопары Т12, пришлось замерять самому. Получилось около 15 мкВ/гр. С. Судя по величине ТЭДС термопара там образована "естественным" путем, между нихромом нагревателя и медным проводом.

Поделиться комментарием


Ссылка на комментарий
В 23.09.2016 в 16:23, IIIytNIK сказал:

хочу попробовать выточить на токарном станке из карболита/бакелита/эбонита свою ручку

Тоже думал об этом.

Конструкция получается простая - цанговый зажим фиксирует  жало, что бы не крутилось и им можно было, например, отогнуть вывод. Вот только никак не придумывается конструкция контактной группы.

Изменено пользователем ГОГА рижский

Поделиться комментарием


Ссылка на комментарий

Спасибо за статью, как раз жду станцию. Что-то не нашёл микроволну Т12 :(


Изменено пользователем Вениамин Маркин

Поделиться комментарием


Ссылка на комментарий

там всего 2 варианта BCM2 и BCM3

вот все существующие жала, тут просто расписали основные преимущества, статья отличная сам прочитав ее заказал себе с увеличенной теплоотдачей, без свинцовые припои паяет на ура просто.



http://www.hakko.com/english/products/hakko_fx951_tips.html#t12

Поделиться комментарием


Ссылка на комментарий
40 минут назад, 35house сказал:

там всего 2 варианта BCM2 и BCM3

Спасибо за наводку, а есть ли у кого ссылка на али продавца на оригинальные жала?

Изменено пользователем Вениамин Маркин

Поделиться комментарием


Ссылка на комментарий

Оригинальные будут космос по цене, выбирай интересующий парт номер, в поиск на али и фильтр по количеству заказов, берешь с самым большим числом заказов и читаешь комменты, затем решаешь где брать. Ценник на неоригинал где то 200 - 400 руб за шт, в зависимости поштучно брать или сразу набор. Работают нормально, у меня уже почти 2 года работают, правда паяю пару раз в неделю и то чуть чуть ))) Причем как ни странно, самым ходовым оказалось К типа, это стандартный косой топор который идет в комплекте со станцией.

  • Одобряю 1

Поделиться комментарием


Ссылка на комментарий

Заказал BCM2 за 6.66 евро за шт, но опять же х.з. оригинал или нет. До этого брал 5 шт. за 15 евро, походу китай, даже гравировки HAKKO нет, ну и как на сарае маде ин япан.

Поделиться комментарием


Ссылка на комментарий

Не оригинал :) Даже с гравировкой HAKKO на али не оригинал. Но работают нормально. У меня 1 жало обгорело на пятаках из за плохого контакта, второе уронил и перестало греть. Остальные работают хорошо, постоянно KF. Всего использую 3 паяльных станции (Bakon 950D дома и на работе, кит китайский на STC дома).

Поделиться комментарием


Ссылка на комментарий

Я паяю простым паяльником, качество пайки вроде нормально. Но микросхемы конечно станцией

желательно паять. Станция конечно дороговато.

Поделиться комментарием


Ссылка на комментарий

Спасибо за подробную статью. А станция ATTEN 936b будет работать с ручкой и жалами T12? Напряжение и распиновка разъема GX12-5P у них одинаковые?

Поделиться комментарием


Ссылка на комментарий

Вдохновленный прочтенной статьей, выпросил на тест у Админа 3 жала., все с индексами L, производитель презентует их как самая теплоемкая серия, т.е. должны отлично держать температуру и лучше всех из этой серии справляться с "выпайкой" массивных элементов, а так же теоретически должны отлично паять мелкие разъемы, типо микроЮСБ и т.д. Что планируется отразить в обзоре:

1. Измерение размеров/веса (весы не супер точные, кухонные, я думаю просто оценить хватит), фото маркировок и др внешние параметры/ упаковка.

2. Сопротивление нагревателя каждого жала.

3. Измерение реальной температуры каждого жала, при одной и той же установленной на станции, чтобы можно было понять, какой разбег температуры от реально установленной. Насколько корректно подвергается регулировке температура.

4. Короткие видео, о выпайке/запайке массивных / мелких элементов.

5. Субъективные впечатления от использования.

Если есть, что добавить/озвучить/снять/измерить в обзоре - пишите прямо в личку/ не стесняемся!

Поделиться комментарием


Ссылка на комментарий

По моему, достаточно ёмко получится. На "живучесть", конечно не получится проверить...

Поделиться комментарием


Ссылка на комментарий

Благодарю за трактат!

3 минуты назад нашел вид картриджей T12 в разрезе.  В смысле что буквально в разрезе (в шлифе). :D

Картинка - "жесть", а исходник тут.




  • Лайк 1

Поделиться комментарием


Ссылка на комментарий
